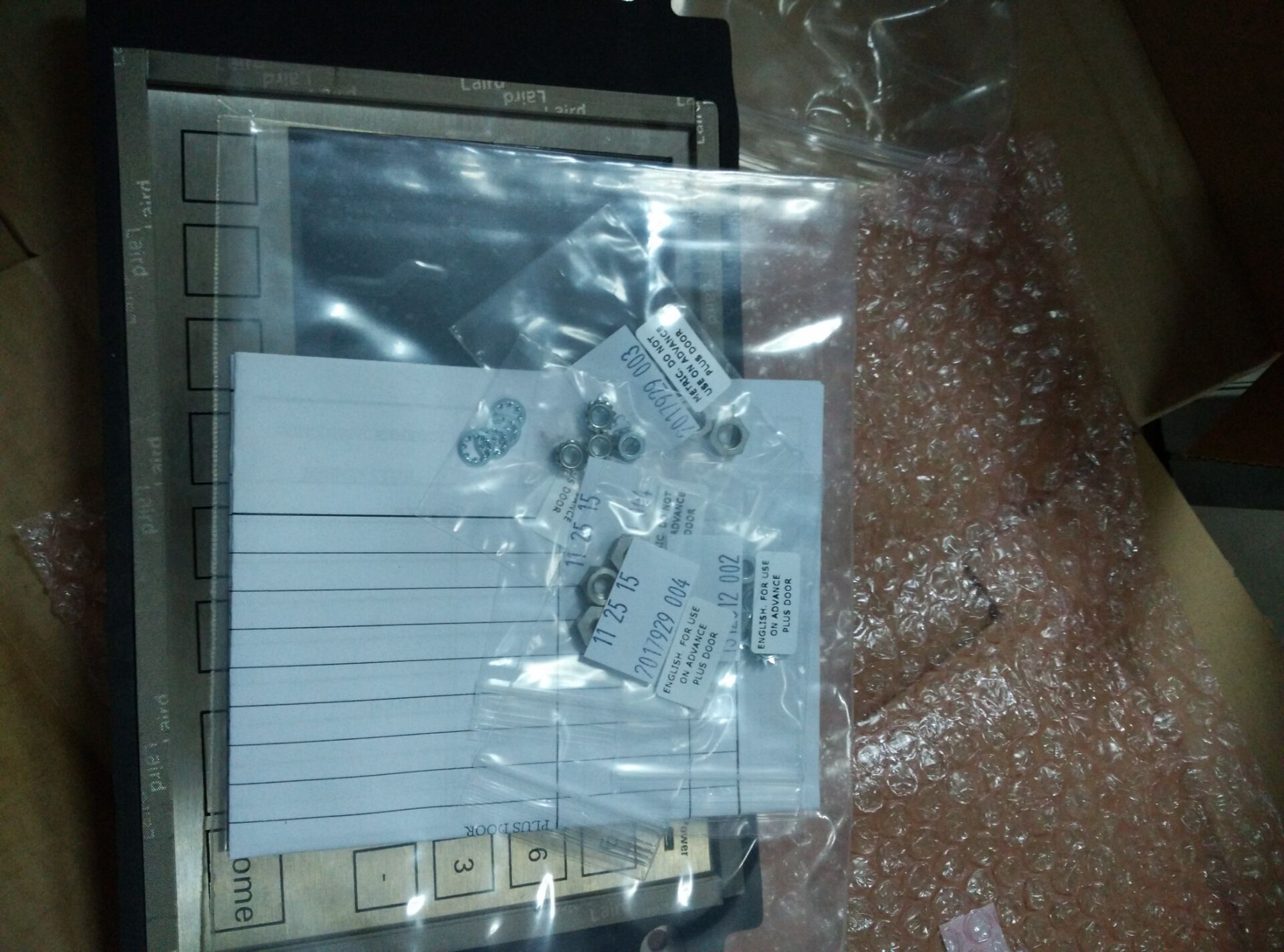

2021273-001色谱仪配件电缆：高压
MaxumTM Ed.II工业色谱采用了先进的色谱软件，即插即用式电子硬件和符合工业标准的网络和通讯工具，使操作更加简单，
维护更加容易。分析系统是由硬件部分和软件部分共同组成的。硬件组成
1.电器单元：系统控制器（SYSCON）、电子传感器（SNE）、检测器模块（DPM）、电源输入控
制模块（PECM）、固态继电器模块（SSR）、电磁阀控制模块（SVCM）、电子压力控制模块（EPCM）、配线板（WDB）
、电源系统模块（PSM）。其中系统控制器（SYSCON）内包含了I/O和通讯系统。
2.恒温单元：加热器及温度检测器、高效色谱柱、检测器TCD，FID，FPD）、取样阀和柱切阀、甲烷转化器等。
3.辅助单元：载气供给，仪表风供给，标气供给等。
4.样品预处理系统：现场取样一次阀、汽化器、样品阀，减压阀，过滤器，流量计，流路切换阀等。
注：工艺条件不同仪表内部配置与样品预处理的配置也不相同
MAXUM edition II 是一种适合具有各种分析可能性之灵活过程应用的通用过程气相色谱仪。MAXUM edition II将各种功能模块与一种灵活烤箱概念相结合，因此，也可以方式解决复杂应用。
MAXUM edition II用于化工、石化和炼油的所有门类。其可分析所有生产阶段中的气体和液体的化学成分。MAXUM edition II适合安装在靠近过程或靠近实验室的分析柜中。由于灵活的应用可能性，其可用于分析初始材料、最终产品以及副产品。MAXUM edition II 也可用于许多具有环境措施的应用。
MAXUM edition II 具有极其耐用、专门设计的硬件和软件。它可以自动从过程中提取样本，并注入到色谱分析填充柱中。
凭借其功能强的软件和硬件，其可满足测量重复性的要求，并可在无需人工介入情况下长期运行。使用强的通信工具，MAXUM（第 II 版）可以把结果发送到过程控制系统中。综合连网设施可用于让几个MAXUM edition II 色谱仪在一个网络中一起使用。
优势
具有其不同分析组分组合的MAXUM edition II可提供各种分析可能性。因此，只需一个产品，其可解决高度不同的测量任务。这降低了投资、培训和备件库存的成本。
MAXUM edition II 平台可提供：
众多加热炉配置允许一种解决方案几乎可以用于各种应用
众多类型的检测器和阀门，用于分析解决方案
智能电子元件、本地操作和中央工作站，可以实现快速、简单的操作、监视和维护
适合结果的强
2021273-001色谱仪配件电缆：高压
细管之间的环形空隙后流入毛细管，这便会向柱子流量中添加少量载
气，然后流过毛细管进入主分离柱中。将三通接头入口处的压力 Pm(-)
调节成略高于毛细管的出口 Pm(+)压力，这使得进入到三通接头 Pm(+)
入口的载气流过柱子和毛细管之间的环形空隙后流入主分离柱中，这便
会向柱子流量中另外添加一些载气。在三通接头两侧所添加的少量载气
可有效地充当辅助空气，通过除去未经清洗的死体积来阻止通过三通接
头的任何峰变宽。
图 图 2-59 ：切换开启：Pa>Pm(-)
> Pm(+)
切换关闭模式 切换关闭模式 为了实现切换关闭功能，如下图所示，PM(-)压力降低到略低于 PM(+)
压力处，使载气从 PM(+)流回到毛细管中并流出到切换出口，带着所有
预分离柱中的流量。可以将 PM(-)压力调节到临界压力处以让峰分流后
流向主检测器和切换出口，也可以调节 Pm(+)压力以让峰部分地流向吹
扫出口和主分离柱。在主分离柱出口处，当两个出口（切换出口和吹扫
出口）中的任一个出口与主检测器相连时，来自于该出口的较早洗脱峰
会发出预分离柱的峰保留时间信号，这些洗脱峰有助于确定切换时间。
图 图 2-60 ： 切 换 开 启 ： Pa >
Pm(+) > Pm(-)
色谱柱 1
色谱柱 2
A B
色谱柱 1
色谱柱 2
A B
2-110 第 2 章 Advance Maxum II 模块
无阀切换， 接上页
反吹模式 反吹模式 为了实现反吹功能，如下图所示，降低柱子入口 Pa 的压力以允许载气
从无阀切换的 PM(-)处反向流过预分离柱，然后流出到反吹出口。分流
器出口压力通常会加倍以起到一个反吹出口的作用，但在直接进样时，
当入口压力减小时，可能会打开一个气动阀。
